Los 30 Hz que aparecen en la ventana de “Dyna Cards”, se refieren a la velocidad de muestreo que se realiza durante la medición, la cantidad de Hz es la frecuencia de adquisición de datos durante la prueba dinamométrica.
30 Hz quiere decir que se obtienen 30 datos por segundo. En otras palabras, el sensor dinamométrico adquiere y envía al analizador 30 datos de carga y aceleración por segundo.

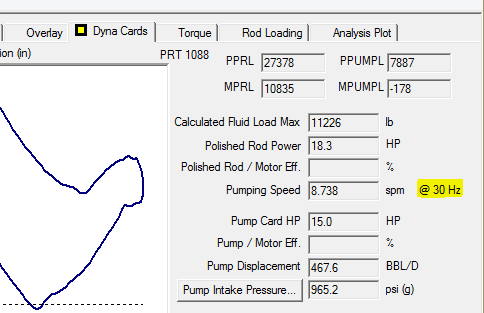

En el ejemplo de la figura de abajo, la velocidad de bombeo es de 8,738 SPM (Emboladas por minuto), lo que quiere decir que cada embolada tarda 6,87 segundos aprox. Entonces al grabar 30 datos por segundo el total de puntos que componen la carta dinagráfica resultante para esta velocidad es de 206 puntos aproximadamente.
La frecuencia de muestreo de puede modificar en el software TWM como se muestra en la figura.
Se hace necesario el aumento de la frecuencia de muestreo en casos especiales como en el de golpe de bomba, ver un ejemplo de la diferencia de resultados al grabar a 30 Hz y a 240Hz en un pozo con varillas de fobra de vidrio con Golpe de Bomba al final de la carrera descendente.
