Modelo M

Descripción General

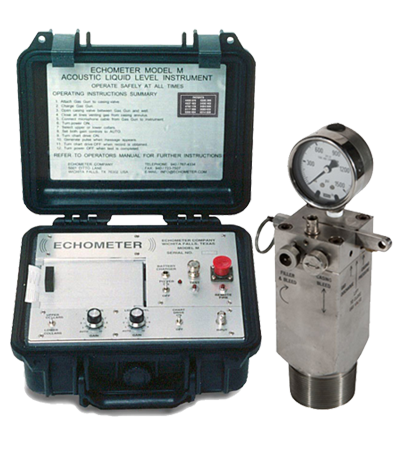

El Modelo M Echometer es una grabadora portátil de doble canal de banda que utiliza la acústica para obtener la distancia al nivel de líquido en el espacio anular de un pozo. El dispositivo consta de un microprocesador controlado de doble canal del amplificador/grabadora y un accesorio de pistola/micrófono para el pozo. La pistola de gas genera un pulso acústico que viaja a través del pozo de gas. Este pulso se refleja en los cuellos de tubería y el nivel del líquido. El micrófono convierte las reflexiones acústicas en una señal eléctrica. El amplificador/grabador procesa simultáneamente y filtra la señal a través de dos canales y registra dos trazas en un gráfico de cinta de papel. Un canal se enfoca en los collares, mientras el operador se enfoca en el nivel del líquido. El operador cuenta el número de reflexiones cuello al nivel de líquido y se multiplica por la longitud media de las juntas de tubería para determinar la distancia hasta el nivel del líquido. La velocidad acústica también se puede utilizar en los casos en que contar collares tubería no está disponible. Las etiquetas de marcas de distribución simplifican la tarea de determinar el momento de la reflexión de nivel de líquido .
