Transductor de Corriente

El transductor de corriente Echometer está diseñado para medir la corriente del motor. Esto permite al operador visualizar las cargas aproximadas del motor para determinar si el sistema de bombeo mecánico requiere varillas pesadas o contrapesos.

Los datos de la corriente del motor se lleva acabo por un cálculo matemático que determina la carga del motor. Los amplificadores térmicos son calculados a partir de la medición existente y esta es comparada con la corriente nominal del motor. Esto indica la carga del cableado dentro del motor, la cual es una excelente i ndicación si el motor está sobre calentado y si tiene problemas eléctricos relacionado con la sobre carga.

La medición del motor permite al operador analizar y visualizar el uso existente implementado en las carreras ascendentes y descendentes. La medición de la corriente del motor es una indicación adecuada para realizar el balanceo de una unidad de bombeo. Los motores de la unidad de bombeo se pueden conducir más allá de la velocidad que generará la energía y la corriente e indicará el flujo de alta orriente. Esto podría ser engañoso para el pesonal de campo que está tratando de equilibrar un sistema de bombeo y cree que el flujo de alta corriente indica un alto consumo de energía. El transductor de corriente de potencia mide tanto la potencia como la corriente, lo que compensa automáticamente este problema. El transductor de corriente y potencia es una técnica mucho más precisa para balancer adecuadamente los pozos. Sin embargo, el transductor de corriente es fácil de instalar y ofrece la carga del motor y el balance aproximado de la caja de cambios con un esfuerzo mínimo.

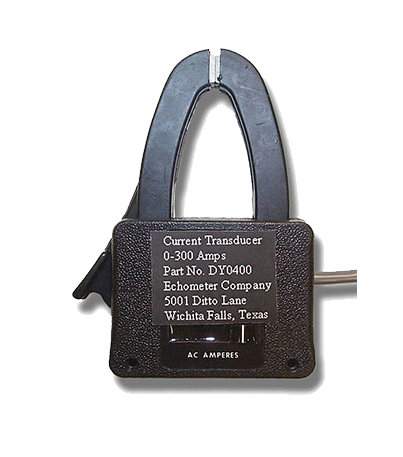

El transductor de corriente consiste en un dispositivo compacto que se fija fácilmente alrededor de uno de los cables aislados en el panel de control que va al motor. Los cables del panel de control no necesitan ser removidos o cambiados.
