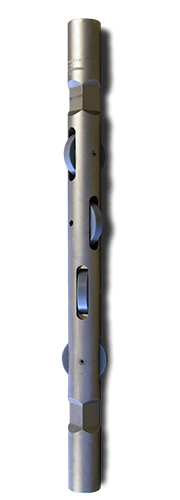

Guías de Varilla Pulida Wheeled Rod Guide®
Reduzca el desgaste y prolongue la vida de las varillas y la tubería
Overview
Las guías de varilla pulida Wheeled Rod Guide® centralizan la sarta de varillas en la tubería, y la acción de balanceo de las ruedas dentro de las paredes de la tubería durante la carrera reduciendo la fricción y el desgaste causado por las varillas golpeando o frotando la tubería.
Con el uso adecuado de los coples Wheeled Rod Guide®, varios operadores han extendido en un promedio de cuatro veces los periodos de funcionamiento entre tener que "tirar y dar servicio" a pozos debido al desgaste de la varilla de bombeo o el desgaste de la tubería.
Características Especiales
- Las guías de varilla Wheeled Rod Guide® son ideales para utilizarse en pozos severamente desviados y pozos direccionales
- Utilizados exitosamente por más de 27 años por más del 90% de las compañías más importantes de la industria en más de 40 countries -pozos costa afuera y pozos en tierra
- Las guías de varilla Wheeled Rod Guide® son facilmente reemplazables en campo
- Reduce el desgaste y prolonga la vida útil de las varillas y tubería
- Las ruedas separan las coples de la tubería
- El ángulo de las ruedas están diseñadas para centralizar la sarta de varillas en la tubería
- La rotación de las ruedas reducen la fricción, carga de la varilla y el desgaste
- La instalación y diseño de las ruedas asegura una rotación suave y de fácil sustitución
Especificaciones Técnicas
| Aplicaciones y dimensiones del No. de modelo | Carga Max de la Varilla* | Dimensiones | Peso | ||
|---|---|---|---|---|---|
| A" | B" | C" | |||
| Varilla 2058P 5/8" / 2 3/8" Tubería | 19,600 | 1.50 | 27 | 1.80 | 10lbs |
| Varilla 2034P 3/4" / 2 3/8" Tubería | 19,660 | 1.50 | 27 | 2.25 | 10lbs |
| Varilla 2058P 5/8" / 2 7/8" Tubería | 19,600 | 1.50 | 27 | 2.25 | 10lbs 2 oz |
| Varilla 2534P 3/4" / 2 7/8" Tubería | 19,600 | 1.50 | 27 | 2.25 | 10lbs |
| Varilla 2578P 3/4" / 2 7/8" Tubería | 22,400 | 1.625 | 27 | 2.25 | 11lbs 5 oz |
| Varilla 3034P 3/4" / 3 1/2" Tubería | 19,600 | 1.50 | 29 | 2.75 | 12lbs 6oz |
| Varilla 3078P 7/8" / 3 1/2" Tubería | 22,400 | 1.75 | 29 | 2.75 | 15lbs |
| Varilla 3010P 1" / 3 1/2" Tubería | 35,500 | 2.0 | 29 | 2.75 | 19lbs |
