Descripción General
XTOOLS complementa RODSTAR, XROD y XDIAG y le permite calcular de forma rápida parámetros importantes del sistema con los que podrá mejorar aún más el diseño final.
Características Especiales
Incluye 6 cálculos avanzados y modules de diseño:
- Selector de la varilla pulida
- Diseño del ancla de gas
- Cálculo de emboladas por minuto SPM
- Cálculo del diámetro de la polea
- Cálculo del ancla de tubería
- Cálculo de escurrimiento de la bomba

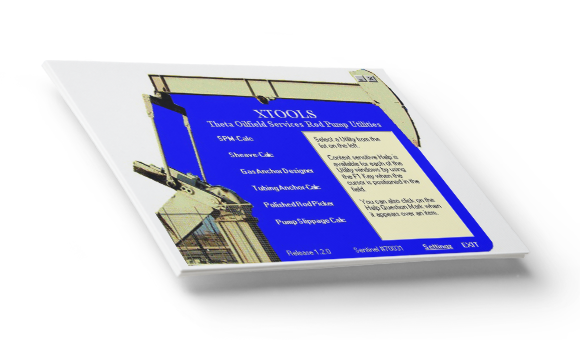

El software XTOOLS cuenta con una interfaz única que le permite seleccionar fácilmente el módulo que desee. Puede abrir varios módulos simultáneamente y cada uno de estos tiene su propia impresión. Este software también le brinda la posibilidad de realizar estos cálculos en diferentes sistemas de medición como el inglés, canadiense y el sistema métrico.

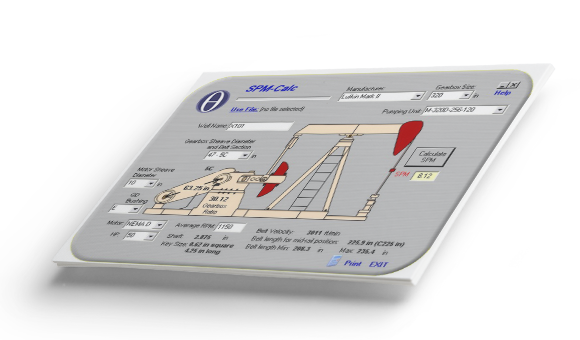

Cálculo de Emboladas por Minuto SPM
Utilice este módulo para calcular la velocidad de bombeo para cualquier diámetro de polea seleccionado. También recomienda el tamaño de la correa V y la longitud necesaria.
Normalmente, después de iniciar RODSTAR para diseñar un nuevo sistema o para hacer cambios a un sistema existente, usted puede el módulo de XTOOLS para determinar el tamaño de la polea del motor que necesita para acercarse lo más posible a los cálculos SPM realizados por RODSTAR.
Normalmente, después de iniciar RODSTAR para diseñar un nuevo sistema o para hacer cambios a un sistema existente, usted puede el módulo de XTOOLS para determinar el tamaño de la polea del motor que necesita para acercarse lo más posible a los cálculos SPM realizados por RODSTAR.
El software sabe que medidas de poleas se encuentran disponibles y usan esta información para calcular con precisión la medida de la polea que necesita y como el SPM será afectado cuando una medida estándar de la polea es utilizado. Este modulo también calcula la velocidad de la correa, longitud de la correa, medida de la Correa-V que necesita. Se utiliza un conocimiento experto para poder recomendar los rangos de velocidad de la correa, además de prevenirle si la velocidad de la correa es muy baja o muy alta.

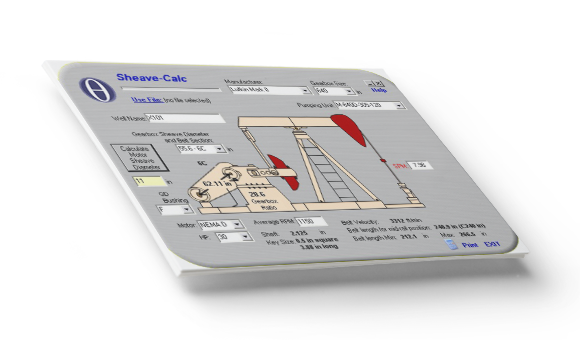

Cálculo del Diámetro de la Polea
Utilice este módulo para calcular la medida de la polea que necesita pata alcanzar el objetivo de SPM deseado.
Normalmente, después de iniciar RODSRAR para diseñar un nuevo sistema o para hacer cambios a un sistema existente, usted puede el módulo de XTOOLS para determinar el tamaño de la polea del motor que necesita para acercarse lo más posible a los cálculos SPM realizados por RODSTAR.
El software sabe que medidas de poleas se encuentran disponibles y usan esta información para calcular con precisión la medida de la polea que necesita y como el SPM será afectado cuando una medida estándar de la polea es utilizado. Este modulo también calcula la velocidad de la correa, longitud de la correa, medida de la Correa-V que necesita. Se utiliza un conocimiento experto para poder recomendar los rangos de velocidad de la correa, además de prevenirle si la velocidad de la correa es muy baja o muy alta.

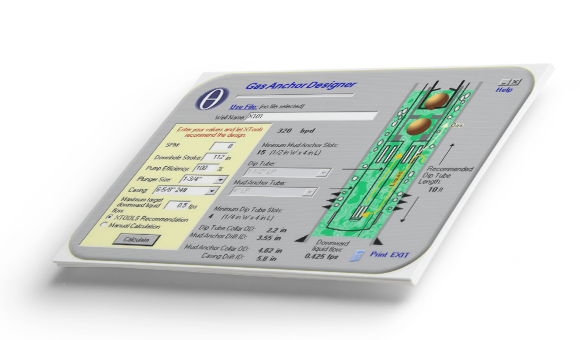

Diseño del Ancla de Gas
Con este módulo puede calcular todo lo necesario para realizar una instalacción efectiva de una ancla de gas Poor-Boy.
Desde un SPM, la carrera de la bomba de fondo (RODSTAR, XDIAG o RODDIAG), la medida del plunger, medida del casing, el software calcula el desplazamiento,
También calcula el caudal de líquido que cae para asegurar que es igual o menor que la tasa de objetivo que introdujo.
Puede hacer que el software le recomiendo el diseño o puede introducir los valores para la medida de la tubería y la medida del ancla para ver la velocidad de la caída del flujo.
El software le advierte si la velocidad de la caída del fllujo es muy alto indicado por mostrar los números en rojo parpadeando.
Desde un SPM, la carrera de la bomba de fondo (RODSTAR, XDIAG o RODDIAG), la medida del plunger, medida del casing, el software calcula el desplazamiento,
También calcula el caudal de líquido que cae para asegurar que es igual o menor que la tasa de objetivo que introdujo.
Puede hacer que el software le recomiendo el diseño o puede introducir los valores para la medida de la tubería y la medida del ancla para ver la velocidad de la caída del flujo.
El software le advierte si la velocidad de la caída del fllujo es muy alto indicado por mostrar los números en rojo parpadeando.

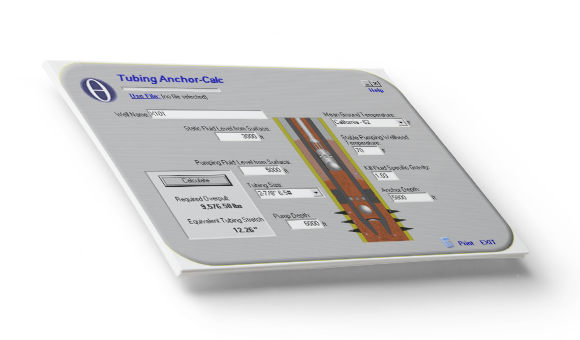

Cálculo del Ancla de Tubería
Este módulo calcula la sobreempuje del ancla de la tubería y el equivalente al estiramiento requerido para tener la presión correcta para la ancla de la tubería.
Colocar una ancla de tubería correctamente le ayuda a minimizar el pandeo de la tubería y el desgaste de las varillas. Esta herramienta utiliza los cálculos recomendados por Arthur Lubinski y K.A. Blenkarn en su reconocida investigación “Buckling of Tubing in Pumping Wells, Its Effects and Means for Controlling It.” (El pandeo de la tubería en los pozos, sus efectos y maneras de controlarlo). Desde la temperatura del suelo es requerida para realizar estos cálculos, el software cuenta con una lista predeterminada con varias locaciones. Si su locación no está en la lista, usted puede introducir valores personalizados.

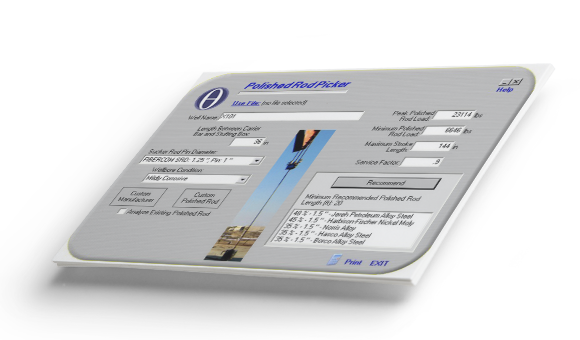

Selector de la Varilla Pulida
Este módulo es una herramienta para seleccionar la varilla pulida. Cálcula la carga de la varilla pulida utilizando un proceso de lote que ofrece diversas soluciones al momento de seleccionar la varilla pulida. También puede analizar una sola varilla pulida, la cual puede ser utilizada en un pozo existente, por sobrecarga y otras opciones alternativas para recomendaciones.
Este modulo utiliza parámetros del sistema como la condición del pozo, compatibilidad de los coples con la varilla pulida, la carga cíclica, y la longitud total requerida para recomendar o analizar las varillas pulidas de su sistema.
El módulo cuenta con una base de datos de los fabricante de varillas pulidas mayormente utilizados en el mercado. Si usted está utilizando una varilla que no está en la lista, usted puede introducir un valor con las especificaciones.
Cálculo del Escurrimiento de la Bomba
Este módulo calcula el escurrimiento de la bomba. El escurrimiento de la bomba es la perdida de producción causado por el traspaso de fluidos entre el plunger y el barril.
Este módulo no solamente trabaja para sistemas de bombeos completos, sino también tiene la capacidad de calcular el escurrimiento de la bomba bajo diferentes condiciones como el golpe de fluido y la interferencia de gas.
